Բարձր-Բեռի բարձրացված մուտքի հատակային համակարգ

Fineco բարձր-Բեռնվածության բարձրացված մուտքի հատակային համակարգը ապահովում է հատակի կառուցվածքային պլենումի կառավարում և ծանր{1}}առաքումային ծանրաբեռնվածության աջակցություն առաքելության-կարևոր օբյեկտների համար: Նախագծված միջավայրերի համար, որտեղ տեղադրվում են բարձր-սերվերի դարակաշարեր, էներգիայի բաշխման միավորներ (PDUs) և արդյունաբերական կառավարման վահանակներ, այս համակարգը միավորում է բարձր-խտության միջուկային վահանակները սառը-գլոցված պողպատից եռակցված պատվանդաններով: Այն ապահովում է հատակի հստակ երթուղիներ օդորակման, հոսանքի և մալուխների համար՝ դիմակայելով ծանր ստատիկ և դինամիկ ծանրաբեռնվածության պրոֆիլներին՝ առանց մշտական կառուցվածքային դեֆորմացիայի:

Հիմնական հատկանիշները

Բարձր-խտության կառուցվածքային միջուկ.Օգտագործում է բարձր-խտության ցեմենտային մասնատախտակ կամ ամբողջ-պողպատե եռակցված թաղանթային կոնստրուկցիա` կետային-բեռի ջախջախմանը դիմակայելու համար:
Կոշտ ենթակառուցվածքային ցանց.Պտուտակավոր պարանների և պատվանդանի հավաքները կողպում են վահանակները կոշտ հորիզոնական հարթության մեջ՝ վերացնելով կողային տեղաշարժը շարժակազմի բեռների տակ:
Բարձրության ճշգրիտ ճշգրտում.Ծանր-չափի թելերով պողպատե ձողերը և կողպեքի ընկույզները թույլ են տալիս հատակի պատրաստի ճշգրիտ բարձրությունը (FFH) հավասարեցնել 150 մմ-ից մինչև 2000 մմ:
Էլեկտրոստատիկ ցրում (ESD):Գործարանային-կիրառված բարձր-Լամինատե (HPL) կամ հաղորդիչ վինիլային մակերևույթի ավարտվածքները պահպանում են մակերևույթի դիմադրողականությունը 1 × 106-ից 1 × 10⁹ ohms-ի միջև:

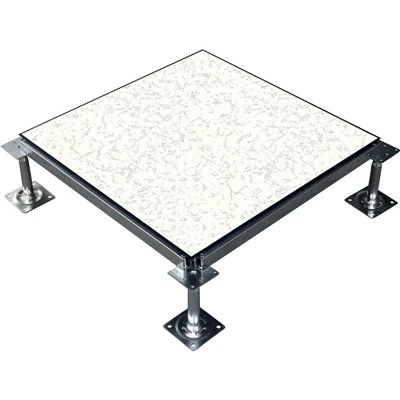

Համակարգի կառուցվածքը

Հատակի վահանակներ.Փոխարինելի մոդուլային վահանակներ (սովորաբար 600 մմ × 600 մմ) պաշտպանիչ էլեկտրա-ցինկապատ կամ էպոքսիդային-պատված պողպատե երեսվածքներով:
Պատվանդանի ժողով.Ներառում է հիմքի թիթեղ (min. 100սմ²), ուղղահայաց պարուրակավոր գամասեղ (M18/M20), ձուլածո պողպատե գլխիկ՝ ներկառուցված լարերի տեղադրման ներդիրներով և հարթեցնող ընկույզ:
Սթրինգերներ:Պտտեք կամ պտուտակավորեք պողպատե խողովակաձև ալիքների վրա, որոնք միացնում են պատվանդանի գլուխները՝ ձևավորելով կոշտ ցանց՝ մեծացնելով կողային կայունությունը և միատեսակ ծանրաբեռնվածությունը:
Միջադիրներ:Հաղորդող PVC/ռետինե լցոն, որը կպչում է պատվանդանի գլուխներին՝ վերացնելու ակուստիկ թրթռումները և կանխելու մետաղի--շփումը:

Տեխնիկական բնութագրեր և փորձարկման վավերացում

Պարամետր	Տեխնիկական մանրամասներ	Հավաստագրված ստանդարտ / փորձարկման մեթոդ
Վահանակի չափերը	600 մմ × 600 մմ (առկա են անհատական չափսեր)	Արտադրության հանդուրժողականությունը՝ ±0,2 մմ
Վահանակի ստանդարտ հաստություն	30 մմ / 35 մմ / 40 մմ	Չափերի ստուգում ISO 9001 QC-ով
Հիմնական նյութեր	Ցեմենտային մասնիկների տախտակ / կալցիումի սուլֆատ / եռակցված պողպատե պատյան	Խտությունը՝ ավելի կամ հավասար 1500 կգ/մ³ (կալցիումի սուլֆատ)
Կենտրոնացված բեռնատարողություն	CISCA Դասարան 8 / Դասարան 10 (3,56 կՆ-ից մինչև 4,45 կՆ)	Երրորդ-Ստուգված կողմը. SGS փորձարկման հաշվետվություն ֆայլում
Վերջնական բեռնվածքի հզորություն	11,1 կՆ-ից մեծ կամ հավասար	Փորձարկվել է CISCA / EN 12825 ընթացակարգերի համաձայն
Միատեսակ բեռնատարողություն	15 կՊա-ից 22 կՊա	Առավելագույն մշտական շեղում < 0,25 մմ
Ավարտված հատակի բարձրություն (FFH)	150 մմ-ից 2000 մմ	Կարգավորելի է M18/M20 ծանր-ջրաչափ պողպատե ձողի միջոցով
Մակերեւութային դիմադրողականություն	106-ից 10⁹ ohms	Փորձարկվել է EOS/ESD S7.1-ի համար

Սեյսմիկ արդյունավետություն

Նախատեսված է սեյսմիկ գոտիներում տեղակայվելու համար, որոնք պահանջում են խիստ կառուցվածքային ամբողջականություն:
Կողմնակի բեռի դիմադրություն.Դիմանում է հորիզոնական կտրվածքի ուժերին՝ ծանր-պտուտակավոր պարանների միացումների և կառուցվածքային սեյսմիկ հոդերի միջոցով:
Ճոճման մեղմացում.Ներառում է անկյունագծային ամրացնող խողովակներ, որոնք խարսխված են հատակի ենթաշերտի վրա՝ սահմանափակելով չափից ավելի կողային տեղաշարժը սեյսմիկ իրադարձությունների ժամանակ:
Դինամիկ արձագանք.Նախագծված է դինամիկ կառուցվածքային տատանումների ժամանակ վահանակների հեռացումը պատվանդանների գլխից կանխելու համար:

Տիպիկ հավելվածներ

Հիպերմասշտաբային տվյալների կենտրոններ.Աջակցում է բարձր-սերվերի դարակաշարերի, blade սերվերների և ծանր մարտկոցի պահեստային համակարգերի: (Վերջին տեղակայումը. 12,000 մ² Tier III տվյալների կենտրոնի հաստատություն, Ֆրանկֆուրտ, Գերմանիա):
Տեղակայման հարմարություններ.Ապահովում է մոդուլային հարմարվողականություն բազմակի-վարձակալների սերվերների սրահների համար, որոնք պահանջում են հաճախակի վերակազմավորում:
Արդյունաբերական կառավարման և SCADA սենյակներ.Տներ ծանր ավտոմատացման կոնսուլներ, էլեկտրական անջատիչ սարքեր և մոնիտորինգի տերմինալներ: (Վերջին տեղակայումը. Տարածաշրջանային էլեկտրացանցերի դիսպետչերական կառավարման կենտրոն):
Cleanrooms & Semiconductor Labs.Վերահսկում է մասնիկների առաջացումը և կառավարում է բարձր-հատակի պայմանավորված օդի բաշխումը (լամինար օդի հոսք):

Տեղադրում և հարմարեցում

Ենթահատակի պատրաստում.Պահանջում է մաքուր, հարթեցված բետոնե սալեր՝ մշակված հակափոշու բետոնե հերմետիկով:
Տեղադրման թույլատրելիությունը.Տեղադրված է լազերային հարթեցման գործիքների միջոցով; ուղղահայաց բարձրության հանդուրժողականությունը սահմանափակված է ±1,5 մմ-ով 5 մետր տարածության վրա:
Պատվերով կտրվածքներ.Գործարանային կամ տեղում{0}}մշակված մալուխի կողիկներ, խոզանակի սալիկներ և ուղղորդված օդի հոսքի վանդակաճաղեր (ծակման արագությունը 15%-ից մինչև 55%), որոնք ուղղակիորեն ինտեգրված են դասավորության մեջ:

Ստանդարտներ և որակ

Արտադրված է միջազգային փորձարկման արձանագրություններին համապատասխան.
CISCA (Առաստաղի և ինտերիերի համակարգերի կառուցման ասոցիացիա).Մուտքի հատակների կատարողականի բնութագրերը:
EN 12825:Բարձրացված մուտքի հատակների ստանդարտ (Դասակարգված է խախտման բեռով և շեղումով):
ASTM E84:Մակերեւույթի այրման բնութագրերը (Flame Spread Index 0, Smoke Developed Index 25-ից պակաս կամ հավասար):
ISO 9001:Որակի կառավարման համակարգեր, որոնք կարգավորում են հումքի մատակարարման, դրոշմման, եռակցման և ծածկման գործընթացները:

Արտադրություն և նախագծերի աջակցություն

Արտադրական սարքավորումներ.Ավտոմատացված բազմ-պողպատե դրոշմման մամլիչներ, ռոբոտ MIG եռակցման բջիջներ և էլեկտրաստատիկ փոշի ծածկույթի գծեր:
-Տնային փորձարկում՝Յուրաքանչյուր արտադրական խմբաքանակ ենթարկվում է կործանարար ապացույցի-բեռնման փորձարկում՝ կենտրոնացված, գլորվող և վերջնական բեռնվածության սահմանների համար:
Ինժեներական աջակցություն.Պատվերով CAD դասավորության ստեղծում, բեռների բաշխման հաշվարկներ և-տեղում տեխնիկական վերահսկողության փաթեթներ լայնածավալ-տեղակայման համար:

Հաճախակի տրվող հարցեր

Հարց: Ո՞րն է այս համակարգի առավելագույն կենտրոնացված բեռնվածքի հզորությունը և ինչպե՞ս է այն փորձարկվում:

Պատասխան. Մեր ծանր-վահանակները սպասարկում են մինչև 4,45 կՆ (CISCA աստիճան 10) կենտրոնացված բեռներ՝ 0,25 մմ-ից պակաս մշտական շեղումով: Փորձարկումը կիրառում է 25 մմ × 25 մմ շեղիչ ոտք վահանակի ամենաթույլ կետում (կենտրոնական եզր կամ անկյուն)՝ համաձայն CISCA և EN 12825 ուղեցույցների՝ հաստատված երրորդ-կողմից հաստատված լաբորատոր զեկույցներով:

Հարց. Ինչպե՞ս է համակարգը կառավարում ծանր սերվերի դարակաշարերից շարժվող բեռները տեղադրման ժամանակ:

Պատասխան. Համակարգն օգտագործում է պտուտակավոր լարային ցանցի շրջանակ՝ համակցված բարձր-ցեմենտային կամ ամբողջ-պողպատե եռակցված վահանակների հետ: Այս կոնֆիգուրացիան բաշխում է շարժակազմի դինամիկ բեռները (փորձարկվել է մինչև 4,5 կՆ շարժակազմի բեռնվածություն 10,000 ցիկլով) բազմաթիվ պատվանդանների վրա՝ կանխելով վահանակի տեղայնացված փլուզումը կամ լարերի ճկումը:

Հարց. Ո՞րն է տարբերությունը կալցիումի սուլֆատի և ցեմենտային մասնիկների տախտակի միջուկների միջև բարձր-բեռնվածության համար:

A. Ցեմենտային մասնիկների տախտակներն առաջարկում են բարձր սկզբնական սեղմման ուժ և գերազանց խոնավության դիմադրություն՝ դարձնելով դրանք ծախսարդյունավետ-տվյալների կենտրոնի ստանդարտ միջավայրերի համար: Կալցիումի սուլֆատի միջուկներն ապահովում են բարձր հրդեհային դիմադրություն (A1 ոչ-այրվող), ավելի բարձր խտություն, բացառիկ ակուստիկ խոնավացում և ծայրահեղ ծանրաբեռնվածության պայմաններում բեռնվածքի բարձր վերջնական շեմեր:

Հարց. Կարո՞ղ է այս բարձր հատակի համակարգը ինտեգրվել սեյսմիկ գոտու առկա պահանջներին:

A: Այո: 3-րդ և 4-րդ սեյսմիկ գոտիների համար մենք մատակարարում ենք ծանր-սեյսմիկ պատվանդանի գլխիկներ, ծանր չափիչ լարեր և կառուցվածքային կողային ամրացնող հենարաններ, որոնք կապում են պատվանդանի ցանցը ուղղակիորեն կառուցվածքային սալիկի հետ՝ կանխելով ոլորման ոլորումը և կառուցվածքի փլուզումը:

Հարց. Որո՞նք են միջազգային նախագծերի առաքման ժամկետները և փաթեթավորման առանձնահատկությունները:

A: Արտադրության ստանդարտ ժամկետները տատանվում են 20-ից 30 օր՝ կախված ծավալից և մաքսային կտրվածքի պահանջներից: Վահանակները դրված են ուղղահայաց ISPM 15-համապատասխան ջերմային-մշակված փայտե ծղոտե ներքնակների վրա, եզրերը-պաշտպանված են բարձր խտության փրփուրով, ամրացված են պողպատե ժապավենով և փաթաթված անջրանցիկ ձգվող թաղանթով` օվկիանոսով բեռնափոխադրումների անվտանգ փոխադրման համար:
